| Компания ТАГГЕРТ представляет передовые технологии и решения, на основе электропостоянных магнитов для быстрого и надежного закрепления заготовок на фрезерных станках. |
|---|
| Электропостоянные магнитные плиты демонстрируют впечатляющие преимущества, отмеченные тысячами пользователей по всему миру. |
| Мощность, безопасность, неизменные и предсказуемые технические характеристики, а также отсутствие остаточного магнетизма – это главные отличительные черты используемой технологии. |
| Магнитный контур генерирует мощную магнитную индукцию в заготовке и формирует магнитную усилие высокой мощности для обеспечения повышенной безопасности даже в случае появления воздушного зазора. |
| Расположение и конструкция магнитных полюсов позволяет магнитному потоку распространяться в горизонтальной плоскости с проникновением на ограниченную глубину и концентрироваться в теле заготовки, надежно удерживая ее. |
| Системы на основе электропостоянных магнитов абсолютно безопасны. После активации системы краткосрочным электрическим импульсом, деталь зажимается и удерживается неограниченное количество времени, с неизменной усилием крепления без дополнительных источников питания. Деактивация системы производится еще одним электрическим импульсом. |
| Благодаря этим свойствам, электропостоянные системы не потребляют электроэнергии во время работы, не нагреваются, не теряют усилия крепления. |
| Применение электропостоянных магнитных систем позволяет разместить заготовку на магнитной поверхности, являющейся одновременно и базовой поверхностью и элементом крепления. |
| Усилие крепления распределяется равномерно по всей зоне контакта без деформаций заготовки. При этом поверхности заготовки, не находящиеся в контакте с магнитной плитой, остаются свободными для обработки. Это позволяет успешно использовать электро-постоянные магнитные плиты на 3-х,4-х,5-и осевых станках без ограничений. |
| Большое усилие крепления и отсутствие вибраций позволяет производить высокоскоростную обработку с большими припусками и получать детали точные детали с высоким качеством обработанных поверхностей. |
 Пятиосевая обработка |
 Обработка на вертикально-фрезерных станках |
 Обработка на горизонтально-фрезерных станках |
|---|---|---|
 Производство пресс-форм |
 Производство штампов |
 Обработка деталей со сложной геометрией |
| При закреплении заготовок механическими прихватами, для полной обработки поверхностей, прихваты приходиться перемещать, что негативно сказывается на точности и времени обработки. |
|---|
| При использовании магнитных плит заготовка доступна с 5-ти сторон, позволяя производить обработку за один установ. Время на установку заготовки и смену сведено к минимуму. Обработка заготовок различных размеров не требует переналадки |
| Благодаря единовременному срабатыванию всей магнитной поверхности, заготовка не деформируется, и в ней не возникают внутренние напряжения. Закрепление, длинных, тонких, не жестких деталей теперь надежно и доступно, без вибраций и перекосов. Это повышает качество обработки, уменьшает износ инструмента, увеличивает технологичность процессов. |
 Ограниченный доступ к заготовке с боковых сторон |
 Ограниченный доступ к заготовке с боковых сторон и сверху |
 Свободный доступ к заготовке со всех сторон |
|---|
| Специальные приспособления, называемые наращивателями полюсов, позволяют производить сквозную обработку заготовок без опасности повредить магнитную плиту. |
|---|
| Для заготовок, имеющих изначальную кривизну, разработаны и применяются подвижные (плавающие) наращиватели магнитных полюсов, создающих «гибкое» основание. Благодаря им, опорная поверхность принимает форму поверхности заготовки и при зажиме не деформирует ее |
| В качестве опорной базы используются неподвижные (фиксированные) наращиватели магнитных полюсов. Изготовленные из сплошного металла, они могут профилироваться под заданную конфигурацию и использоваться в качестве базовых упоров |

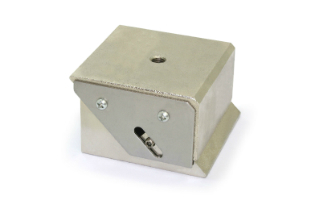

 Плавающий наращиватель |

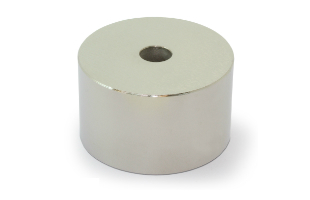

 Фиксированный наращиватель |
|---|

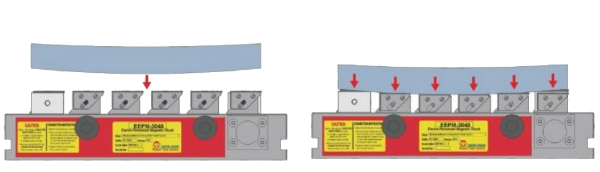

 Cхема установки на наращивателях магнитных полюсов |
|---|
| Электро-постоянные магнитные системы свободно интегрируются с фрезерными станками любой модели и любого года выпуска. Они подходят для вертикально-фрезерных, горизонтально-фрезерных, портальных станков, станков со сменными паллетами и наклонно-поворотными столами. |
|---|
| При необходимости получения большой площади магнитной поверхности, на стол станка устанавливаются несколько магнитных плит. Полная идентичность и сбалансированность магнитных плит обеспечивает равномерный зажим по всей площади. |
| Магнитные плиты могут крепиться как при помощи прихватов (для чего в корпусах плит сделаны пазы), так и через сквозные отверстия в корпусе плит. В этом случае используются Т-образные пазы стола. |
| Для управления используются высококачественные контроллеры, отвечающие за формирование электрических импульсов заданных характеристик. |
|---|
| Контроллеры так же выполняют функцию демагнетизирующих устройств: создавая импульсы, противофазные магнитным потокам внутри заготовки, контроллеры компенсируют остаточный магнетизм и сводят его к нулю. |
| Передача команд от оператора к контроллеру происходит через пульт дистанционного управления. Во избежание случайной активации/деактивации магнитной плиты, используется комбинация кнопок, одновременное нажатие на которые включает или отключает магнитную плиту. |
| Артикул | Габаритные размеры, мм | Кол-во полюсов, шт. | Усилие крепления, кг | Вес плиты, кг |
| TAGGERT 50.30424 | 300 × 400 × 60 | 24 | 8 400 | 50 |
| TAGGERT 50.30632 | 300 × 600 × 60 | 32 | 11 200 | 72 |
| TAGGERT 50.30840 | 300 × 800 × 60 | 40 | 14 000 | 91 |
| TAGGERT 50.40436 | 400 × 400 × 60 | 36 | 12 600 | 71 |
| TAGGERT 50.40648 | 400 × 600 × 60 | 48 | 16 800 | 100 |
| TAGGERT 50.40860 | 400 × 800 × 60 | 60 | 21 100 | 127 |
| TAGGERT 50.41084 | 400 × 1000 × 60 | 84 | 29 400 | 168 |
| TAGGERT 50.50870 | 500 × 800 × 60 | 70 | 24 500 | 145 | TAGGERT 50.51098 | 500 × 1000 × 60 | 98 | 34 300 | 192 |
| TAGGERT 50.60672 | 600 × 600 × 60 | 72 | 25 200 | 143 | TAGGERT 50.60890 | 600 × 800 × 60 | 90 | 31 500 | 181 |
| TAGGERT 50.610126 | 600 × 1000 × 60 | 126 | 44 100 | 240 |
