| Компания ТАГГЕРТ представляет передовые технологии и решения, на основе электропостоянных магнитов для быстрого и надежного закрепления заготовок на токарных станках. |
|---|
| Широкие возможности электропостоянных магнитных систем нашли отклик и в токарной обработке в виде радиальных магнитных плит. |
 |
 |
 |
|---|---|---|
 |
 |
 |
| Радиальные магнитные плиты вобрали в себя все достоинства электропостоянных магнитных систем. |
|---|
 |
|---|
| Закрепляя деталь при помощи магнитной плиты, получаем свободный доступ инструмента к большинству поверхностей. За этот же установ можно проводить сквозную обработку (отверстия, пазы) и нарезание резьбы. | Все это снижает машинное время и улучшает конечный результат. Ведь, чем меньшее количество раз деталь при обработке снимается с приспособления, тем выше точность исполнения. | Механические патроны (сжимая или распирая) могут деформировать деталь. Это особенно проявляется при обработке тонкостенных изделий, типа колец. На практике это означает определенные сложности в получении правильной геометрии. |
|---|
| Усилие крепления радиальной магнитной плиты всегда направлено вертикально сверху вниз, не оказывая деформирующего воздействия на обрабатываемую деталь и не влияя на ее конечную геометрию. |
 |
|---|
| Чтобы эффективно применять электропостоянные магнитные плиты необходимо знать определенные правила (что характерно для любой станочной оснастки), однако магнитные плиты характеризует невероятная простота использования. Оператору, работающему с плитой, не нужны специальные знания и навыки. |
|---|
| В силу технологических особенностей, электропостоянная магнитная плита совершенно безопасна. Никакие колебания в электросети или повреждения питающего кабеля не сказываются на мощности магнитной плиты и не могут повлиять на усилие крепления заготовки. Иначе говоря, ее не «сорвет» со станка, если станок обесточить. |
| Кроме прочего, магнитная плита не нуждается в техническом обслуживании. Отсутвуют подвижные или изнашивающиеся части. |
| Электропостоянные магнитные плиты могут устанавливаться на любой тип токарно-карусельных станков независимо от производителя, года выпуска или системы / способа управления. |
|---|
| Если позволяет вылет кулачков, плиту можно зажать в них. Там, где это невозможно, используются сквозные отверстия в корпусе магнитной плиты, через которые она крепится к планшайбе. |
| После установки любым способом поверхность магнитной плиты протачивают чистовым резцом. |
| На боковой (образующей) поверхности радиальной магнитной плиты расположен разъем для подключения кабеля питания. |
| Также существует вариант подвода питания через скользящий центральный контакт. |

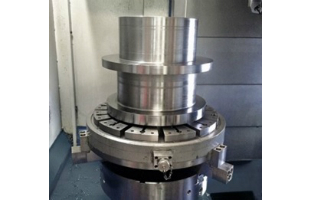

 Стандартный разъем |

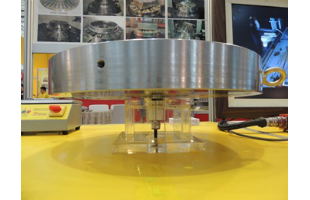

 Скользящий контакт |
|---|
| Способ №1: Установка по индикатору ...или при помощи специальной оправки в шпинделе станка, «приводящая» деталь в центр. |
|---|

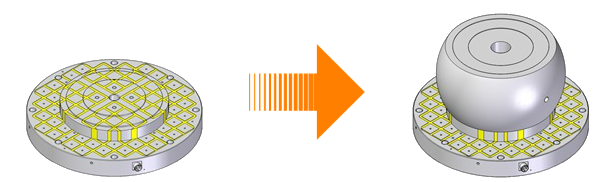

| Способ №2: Проточка на заданный диаметр Радиальные магнитные плиты могут оснащаться наращивателями магнитных полюсов, которые протачиваются на заданный диаметр, образуя таким образом посадочное место для заготовки. |
| Способ №3: Установка в упоры Первая заготовка устанавливается по способу №1, после чего к ней подводят упоры. Они и становятся базой для следующих деталей. |
| Способ №4: Установка по шаблону Является узкоспециализированным и применяется редко. |
 |
|---|
 Обработка деталей с неровной опорной поверхностью с использованием магнитной плиты |
|---|
| Оптимальным решением данной задачи является использование радиальных магнитных плит, оснащенных полюсными наращивателями. Существует два типа: подвижные и неподвижные. |
|---|

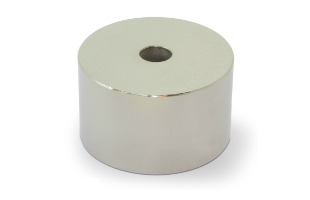

| Неподвижные наращиватели магнитных полюсов – это жесткие блоки, которые используются в качестве базы, на которую опирается деталь. Данный тип наращивателей могут протачиваться под заданные диаметры. |

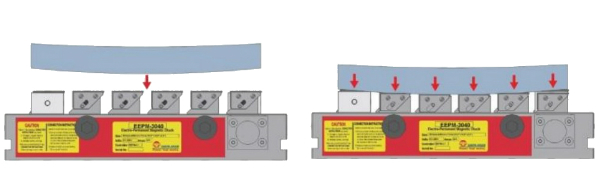

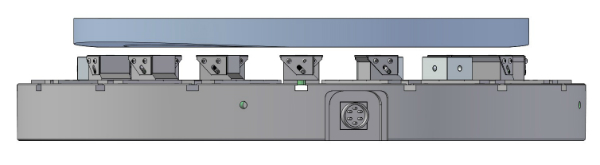

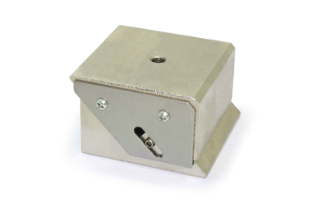

| Подвижные наращиватели магнитных полюсов имеют ход в вертикальном направлении. Это позволяет «отзеркалить» поверхность заготовки в зависимости от ее геометрии. |
 Плавающий наращиватель |
 Фиксированный наращиватель |
|---|
 Cхема установки на наращивателях магнитных полюсов |
|---|

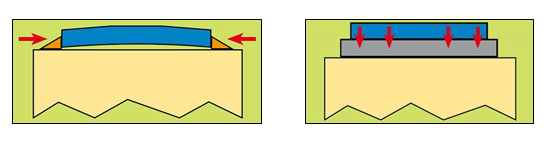

| Главный эффект: отсутствие деформации в заготовке при ее закреплении. При закреплении заготовки прижимами, она сначала окажется выгнутой, а после снятия зажимов примет прежнюю кривизну ввиду упругих деформаций. |
|---|
| При применении радиальной магнитной плиты с установленными подвижными наращивателями, упругих деформаций в заготовке не возникает. |
 |
 |
 |
|---|
| Конструкция изделий диктует свои требования к оснастке. Не исключено, что помимо токарной обработки, заготовка должна подвергнуться и фрезерной, и сверлильной, и т.д. В этом случае радиальные магнитные плиты так же применимы, однако крайне важно правильно выбрать модель плиты. В этом Вам помогут технические консультации специалистов компании «ТАГГЕРТ». |
|---|
 |
 |
 |
|---|
| Для управления используются высококачественные контроллеры, отвечающие за формирование электрических импульсов заданных характеристик. |
|---|
| Контроллеры так же выполняют функцию демагнетизирующих устройств: создавая импульсы, противофазные магнитным потокам внутри заготовки, контроллеры компенсируют остаточный магнетизм и сводят его к нулю. |
| Передача команд от оператора к контроллеру происходит через пульт дистанционного управления. Во избежание случайной активации/деактивации магнитной плиты, используется комбинация кнопок, одновременное нажатие на которые включает или отключает магнитную плиту. |
| Артикул | Ø, мм Наружный / Внутренний |
Высота, мм | Количество полюсов | Усилие крепления, кг Min / Max |
Вес, кг |
| TAG.500R | 500 / 0 | 70 | 12 / 4 | 1340 / 6600 | 104 |
| TAG.600R | 600 / 0 | 70 | 12 / 4 | 1920 / 9600 | 148 |
| TAG.800R | 800 / 250 | 85 | 16 | 3060 / 15200 | 302 |
| TAG.1000R | 1000 / 250 | 85 | 16 | 4600 / 23000 | 471 |
| TAG.1250R | 1260 / 500 | 110 | 24 | 5760 / 28800 | 828 |
| TAG.1500R | 1520 / 500 | 120 | 24 | 8060 / 40200 | 1325 |
| TAG.1600R | 1630 / 500 | 120 | 24 | 9200 / 46000 | 1507 |
| TAG.1800R | 1820 / 800 | 120 | 36 | 12100 / 60400 | 2290 |
| TAG.2000R | 2050 / 1000 | 130 | 36 | 12100 / 60400 | 2490 |
